RADspeed Pro Auto Edge

Ce système automatique de radiographie générale à la fine pointe de la technologie repose sur la vaste expérience et la très grande expertise de Shimadzu, reconnue comme entreprise pionnière des systèmes d’imagerie diagnostique médicale. Il permet de réduire au minimum la dose de rayonnement et d’accélérer la procédure. Offert exclusivement par Shimadzu, ce système a recours aux toutes dernières technologies qui facilitent la vie des êtres humains et offrent un environnement d’examen plus confortable pour le patient et l’opérateur.

OPTION 1: RADspeed Pro
Le RADspeed Pro est une salle de radiographie générale haute performance avec des options de mouvement manuel et automatisé. Il est conçu pour être personnalisé en fonction des besoins de chaque service.

OPTION 2: RADspeed Pro DR
La plus récente salle de radiographie RADspeed Pro entièrement intégrée avec 1, 2 ou 3 détecteurs à écran plat DR de pointe pour une solution numérique personnalisée complète. Augmentez la valeur diagnostique de cette pièce en ajoutant l’option d’assemblage d’image. La technologie Fujifilm DR D-EVO II comprend des panneaux filaires / sans fil pour une utilisation dédiée dans une salle de radiographie générale à haute productivité. Les panneaux DR peuvent également être partagés en dehors du service à l’aide de consoles mobiles ou en mode mémoire.

OPTION 3: RADspeed Pro Advanced
Ajoutez une valeur diagnostique à votre salle de DR avec des applications avancées telles que l’assemblage d’images, la soustraction à double énergie et la tomosynthèse. Inclut l’écran plat révolutionnaire DR à lecture élevée DR-ID900 avec une intégration et un logiciel complet.

• Radiographie abdominale/de contraste
• Radiographie musculo-squelettique
• Pédiatrie
• Scoliose
• Longueur de jambe
• Radiographie pulmonaire

Le support de tube à rayons X perfectionné permet une utilisation efficace du système

• Positionnement automatique révolutionnaire qui permet à l’opérateur de se concentrer sur les soins à donner au patient (Option)
  La fonction de positionnement automatique est asservie aux programmes anatomiques (APR). La simple pression d’un bouton de la commande à distance permet de déplacer lentement le support de tube à rayons X à suspension plafonnière en fonction de positions préétablies. Le déplacement est arrêté sur‑le‑champ lorsque le bouton est relâché. Il est possible d’utiliser jusqu’à deux dispositifs de commande à distance. Le positionnement sans effort du tube permet à l’opérateur de se concentrer sur les soins à donner au patient. Naturellement, le déplacement manuel du tube à rayons X est également possible, ce qui simplifie de beaucoup l’ajustement du positionnement.

• APR synchronisés avec le générateur de rayons X à haute tension
  Les paramètres et les techniques de radiographie peuvent être modifiés au chevet du patient ou sur la console du poste de travail. L’opérateur peut donc se préparer à la radiographie sans quitter le patient. Cette synchronisation complexe du support de tube à rayons X et du générateur de rayons X à haute tension permet de profiter pleinement du côté pratique d’une double console.

• Déplacement vertical synchronisé du tube à rayons X et du bucky de la table (Option)
  Le point focal du tube à rayons X se déplace de haut en bas en même temps que le positionnement vertical du statif et le bucky de la table. Si le patient est couché sur la table, le tube à rayons X se déplace automatiquement à la position correspondant à la distance foyer-détecteur (DFD) préétablie, ce qui permet un positionnement précis et rapide.

• Déplacement automatique du Bucky de la table selon le rayonnement (Option)
  Il est facile de synchroniser le déplacement longitudinal du Bucky de la table en fonction de la position du support de tube à rayons X. De plus, pour une radiographie oblique, le champ de rayons X peut être contrôlé selon l’APR. La synchronisation entre le champ de rayons X et le Bucky de la table permet un positionnement rapide, même pour les examens orthopédiques complexes.

• Tomographie linéaire de grande précision (Option)
  Il est possible d’effectuer une tomographie linéaire en réglant tout simplement la hauteur de la section et d’autres paramètres du tube à rayons X.

Le collimateur de nouvelle génération réduit la dose de rayonnement administrée aux patients

• La fonction de filtration automatique enclenche le positionnement optimal du filtre pour chaque APR sélectionné (Option)
  L’utilisation du filtre préétabli pour chaque APR, comme l’examen des membres ou de l’abdomen, permet de réduire au minimum l’exposition nécessaire pour obtenir des images radiographiques de grande qualité avec une dose de rayonnement optimale.

• Le champ du collimateur est confirmé tout juste avant l’exposition
  Au moment d’effectuer la radiographie à partir du poste de travail, la lampe du champ d’irradiation s’allume automatiquement avant l’exposition pour confirmer la zone à examiner.

• Le faisceau laser permet de mieux identifier le centre du champ d’exposition (Option)

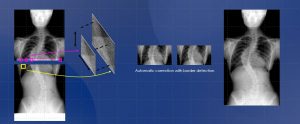

  Une ligne au laser rouge indique clairement le centre du champ d’irradiation et définit la position de radiographie pour l’assemblage d’images (stiching).

• Une rotation précise du collimateur grâce à des positions préétablies (Option)
  Pour le faire pivoter par rapport au tube à rayons X, le collimateur peut être réglé, en un simple déclic, à trois positions (entre 0° et ± 45°), ce qui permet une correction rapide de la collimation. Le collimateur peut aussi revenir rapidement à sa position d’origine (0°).

• Dosimétrie calculée (incluse) / Dosimétrie mesurée (Option)
  La dosimétrie mesurée (Area dosimeter) permet de mesurer la dose et d’acheminer cette donnée au générateur de rayons X à haute tension. La dosimétrie calculée (Calculated dosimeter) permet de calculer la dose et d’afficher cette donnée en fonction des paramètres de la radiographie et de la distance du patient. Ces informations sont archivées dans le PACS avec l’examen du patient.

Fonctions centrées sur le bien-être du patient

• Support de tube à rayons X à suspension plafonnière pour un positionnement polyvalent
  La portée verticale du support du tube à rayons X de 1 600 mm assure une DFD suffisante au moment d’examiner des patients en position couchée et permet la radiographie d’un point focal abaissé lorsque le patient est debout. En outre, ce support pivote selon un axe vertical et horizontal et peut être fixé dans la position souhaitée selon l’angle voulu, ce qui permet un positionnement rapide dans des angles complexes lors des applications orthopédiques.

• Revêtement en caoutchouc pour protéger les patients
  Le patient qui se redresse rapidement après l’examen pourrait se frapper la tête sur l’équipement. C’est pourquoi la partie inférieure du support du tube est recouverte d’un coussin en caoutchouc pour protéger le patient.

• Grille amovible au Bucky mural et de celui de la table
  Le retrait de la grille durant la radiographie permet de réduire la dose d’exposition lors des applications pédiatriques et orthopédiques.

• Équipement solide et durable
  La table peut supporter un poids de 295 kg (650 lb). Le support du tube à rayons X à suspension plafonnière et la table garantissent une utilisation facile à long terme grâce à leur construction très robuste et à un mécanisme d’absorption des chocs durable. RADspeed est un système de radiographie à haute fiabilité et d’entretien facile qui assure une bonne durabilité aux services de radiologie.

• Bucky mural (basculement en option)
  Les Buckys sont conçus pour synchroniser leur déplacement vertical avec celui du support du tube à rayons X, de même qu’avec le champ d’irradiation et le collimateur. Offert en option, un Bucky mural basculant permet de modifier l’angle du Bucky. Cette option offre une polyvalence lors du positionnement du patient selon les besoins de la radiographie générale.

Un générateur de rayons X à haute tension intelligent, haut de gamme et facile à utiliser

• Conception axée sur les soins aux patients
  Indicateur d’état à code de couleur – Le panneau de console indique l’état du générateur de rayons X à l’aide d’un affichage périmétrique de couleur et d’un son audible. L’interrupteur manuel s’allume également pour indiquer que le générateur est « prêt ». Cette caractéristique de pointe permet à l’opérateur de se concentrer sur les soins à donner aux patients :
  • La surveillance des enfants et des personnes âgées de santé fragile qui ont besoin d’une attention constante;
  • Une coordination à la seconde près pour les patients qui ont de la difficulté à retenir leur respiration;
  • Un positionnement et une capture d’image rapides, au besoin.

• Témoin lumineux coloré et alarme sonore lorsque la préparation pour l’exposition est terminée
  La couleur de l’écran ACL et des témoins lumineux peut changer selon les réglages du Bucky de la table ou du tube à rayons X choisis. Diverses alarmes sonores peuvent également être choisies pour signaler différents événements, comme la fin de la préparation en vue de l’exposition.

• APR perfectionnés permettant de configurer 800 paramètres de radiographie et 7 trajectoires d’exposition
  APR (programmes anatomiques) perfectionnés – Jusqu’à 800 programmes anatomiques peuvent être sauvegardés dans le système. L’enregistrement de paramètres sous un programme lié aux régions à examiner et à la technique d’examen permet l’activation rapide des réglages. Chaque choix de technique comporte 10 régions anatomiques pouvant être sélectionnées. Chaque région anatomique comporte 15 techniques fixées par l’utilisateur s’y rattachant. De plus, il est possible de stocker jusqu’à 7 trajectoires sous chaque technique; chaque fois qu’une trajectoire est prise, les paramètres d’exposition peuvent être automatiquement modifiés selon la prochaine trajectoire. Cette fonction s’avère particulière efficace pour l’inspection des zones nécessitant une exposition selon diverses trajectoires, comme une chirurgie orthopédique.

• Fonction de préparation rapide du tube à rayons X
  À la simple pression du bouton Quick Ready de la console, l’anode du tube à rayons X commence sa rotation avant l’exposition (seulement en présence de tubes à rayons X à rotation ultrarapide), ce qui permet une radiographie rapide tout en réduisant considérablement le temps de préparation à l’exposition. (Cette fonction peut également être activée à partir du support de tube à rayons X).

La combinaison avec le système DR fait évoluer votre flux de travail

• L’utilisation d’un système DR vous fait gagner plus de 60 % de temps puisque l’enregistrement du patient et la manipulation de la cassette ne font plus partie du flux de travail. Vous pouvez effectuer votre examen et lire l’image en quelques instants où que vous soyez. De plus, la sélection automatique de la taille de champ du collimateur et la rapidité d’assemblage automatique d’images (Auto Stitching-Speed Stitch) sont disponibles avec le système DR.

• Les fonctions de synchronisation raffinées rendent l’utilisation du système encore plus conviviale
• Le collimateur de nouvelle génération réduit la dose de rayonnement administrée aux patients
• Un générateur de rayons X à haute tension intelligent, haut de gamme et facile à utiliser
• La combinaison avec un système DR accélère votre procédure et offre des images de haute qualité

Shimadzu offre un large éventail de matériel d’imagerie diagnostique.

Un bon nombre d’innovations à la fine pointe de la technologie reliée aux traitements médicaux sont actuellement en développement. Dans le domaine de l’imagerie diagnostique, Shimadzu est responsable du développement de la conversion directe du détecteur à écran plat (FPD), maintenant en mesure de fournir des images d’une qualité jusqu’ici impossible. Nous sommes également les premiers au monde à commercialiser un appareil de diagnostic du système circulatoire, muni d’un tel détecteur. De même, nous avons développé une variété d’appareils diagnostiques qui utilisent ce FPD. Shimandzu est dorénavant un pionnier important en matière d’imagerie diagnostique.

De plus, les dernières avancées en matière de TI permettent de développer des systèmes de diagnostics efficients pour divers champs d’application du domaine des traitements médicaux. Shimadzu appuie les mises à niveau des systèmes de TI dans les hôpitaux et les centres médicaux en leur fournissant des systèmes de traitement numériques qui incluent les plus récentes technologies lorsque possible, et qui peuvent traiter diverses données médicales, incluant les images captées lors d’examens.
